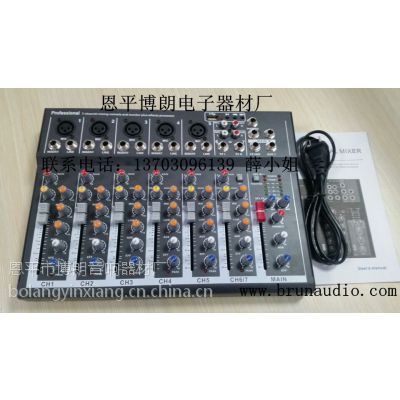

平衡的XLR插座，接受各种平衡或不平衡话筒信号

1脚=屏蔽地     2脚=信号+     3脚=信号-

通过调节GAIN旋钮可控制输入增益在20-60dB之间。

2.通过（插入混合输入（IN SERT））特殊1/4的“IN SERT”插孔，可以让压限且及其它信号处理设备插入到信号通道中，这对于处理实况中的演唱特别有用。

3.线路输入

平衡的1/4"插座，接受平衡或不平衡的音源。如键盘或其它乐器。

顶=信号+    环=信号-    简=屏蔽地

4.立体声输入

平衡的1/4 jacd 接口，用于输入立体声的左右平衡信号。

5.录音输入

为立体声录音机输入接口，接受来自录音机或其它音频设备的输出信号。

6.录音输出

为立体声输出信号插口，连接录音机录音输入部分，可录制调音台的输出信号。

7.监听耳机输出

使用立体声耳机连接该插座，可监听总输出及每一路的输入情况。

8.左/右声道总输出平衡接口

3脚=信号+    2脚=信号-    1脚=地

9.效果输出

该插口是用来连接外部的数字延时器或效果器，输出EFF信号，接数字器效果器的输入[IN]端。辅助输出。

10.通过该接口可连接一台有源监听音箱或监听功率放大器，将音乐返送回舞台，用来辅助调音师或演员有效控制和监听音响效果。

输入控制部分

11.增益调整

调节该旋钮可实现话筒增益从-60dB到-20dB。

12.分配控制（声像定位控制）

调节该旋钮，可将信号以不同量分配到左右母线上，当旋钮处于中点位置时，分配到左右主干线的信号大小一样，当旋往左边时，右声道信号增大，左声道信号减小。旋入往右边时，左声道增大右声道减小。当往右旋到底时，则左声道关闭，反之则右声道关闭。

13.三段均衡器

采用英式均衡器，均衡器更具有音乐感，各频段银色更纯真。

14.辅助输出控制

调节该旋钮控制监听辅助输出通道的电平大小。

15.通道调整

调节该推钮控制总通道信号大小以配合整体演出状况。

16.混响效果控制

当你要得到不同的延时效果时，可以通过调整该钮，控制输入电平的大小。

总控部分

17.幻象电源开关

当电源打开时，为柱状极体电容咪提供+48V幻象电源。

18.电平指示

主音量电平显示（两组三色5段光柱表），显左右声道输出电平状态，为避免信号失真，请不要让输出电平超过峰值。上面的分别是+48V电源和主电源指示灯。

19.效果反馈电平调整

调节该旋钮，可以控制返回电平的大小。

20.延时时间

调节该旋钮，可以改变延时时间。

21.耳机监听音量调整

通过调整该旋钮，可以调节耳机和监听线路，输出音量大小。

22.辅助输出音量调整

通过调整该旋钮，可以调节辅助输出电平大小。

23.混响电平调整

使用该旋钮，你可以调整***的效果部分音量电平的大小。

24.主信号输出控制推子

通过调节该推子，可以控制主信号输出电平大小。
